家庭用ＡＣコンセントとして設置し、接続された機器の電力計測・遮断などの管理を行う目的で使用します。

コンセント定格

コンセント数 ：２　（各コンセントで独立して計測・ON/OFF制御）
入力電圧：100[V]　（実効値）、50/60[Hz]、正弦波
最大電流：20[A]　（２コンセント合計の実効値）
　　　　　15[A]　（コンセント当たりの実効値）
最大電力：2[kW］

ＤＣ電源定格

入力電圧：12[V]　（直流）
最大電流：0.25[A]

絶縁

ＡＣラインと制御回路
耐電圧：AC 1500[V] 1分間
絶縁抵抗：DC 500[V] 100[MΩ]以上

ＤＣ電源定格と制御回路
耐電圧：AC 500[V] 1分間
絶縁抵抗：DC 500[V] 50[MΩ]以上

通信回線と制御回路
耐電圧：AC 2500[V] 1分間

通信インターフェース

通信規格：RS-485半二重 2線式
ボーレート：9600bps

瞬時電力

内容：入力電圧１００周期分の平均値（50Hz:1秒, 60Hz:0.83秒
単位：[0.1W]

積算電力量

内容：本器使用開始からの総積算電力量
単位：[Wh]
最大値：積算値が 999,999,999[Wh]を超えると０に戻る

瞬時電圧

内容：読み取り時の実効電圧値
単位：[V]

瞬時電流

内容：読み取り時の実効電流値
単位：[mA]

積算電力量の記録

毎時０分、３０分に保存
過去２４時間分のデータをＲＡＭに保存　（ＤＣ電源遮断により消失します。）
過去３２日間のデータをＲＯＭに保存 （日付を指定して読み出します。）
通算積算電力
ＤＣ電源遮断時にＲＯＭへ保存

単　　位：[Wh]

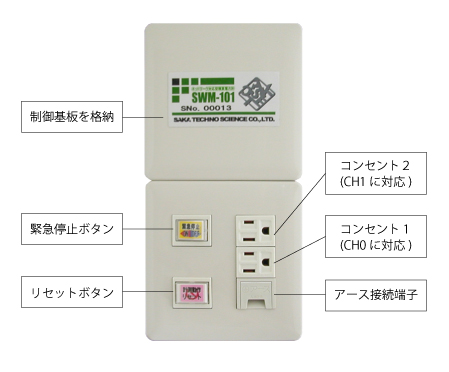

外観、操作ボタン

アルミ筐体

２３２（Ｈ） × １２５（Ｗ） × ４５（Ｄ） [mm]

コンセントプレート

１２０（Ｈ） × １１５（Ｗ） ×  ７（Ｄ） [mm]

重量

７９５ [g]
